工作原理

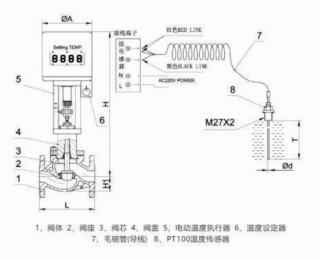

自力式電控溫度調節閥由控制閥門、電動執行機構，溫度傳感器和溫度調節器等部件組成。根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節間的結構與原理。工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對鋪熱箱進行加熱。當溫 度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終，在設定溫度范圍內被控制。從而達到控溫目的。備注:常說的加熱型，冷卻型，在此閥中只要更換閥芯結構即可以實現。
技術參數及性能
公稱通經 | 20 . 25 . 32 . 40 . 50 . 65 . 80 . 100 . 125 . 150 . 200 . 250 . 300 |
Kv值（m3/h） | 6.9, 11, 17.6, 27.5, 44, 69 , 110, 176, 276 , 440 , 630 , 1000 , 1600 |
公稱壓力 | 1.6、4.0、6.4MPa |
法蘭標準 | HG/20592-2009 |
閥體材料 | 鑄鋼（ZG230-450）、不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
閥芯材料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） |
溫包，毛細管材料 | H62、1Cr18Ni9Ti |
傳感器線長 | 0.8、1400米/1.5、2600米以上數據僅供參考 |
溫度控制范圍 | 0-250℃ |
設定值偏差 | ±2℃ |
